一、概述
蒸馏是利用混合物中组分间挥发度的不同来分离组分的一类单元操作过程。经多次平衡分离过程的蒸馏称为精馏，常见的精馏单元过程由精馏塔、冷凝器、精馏釜（双层、单层）、加热系统、回流系统、产品料液接收瓶及测量仪表等组成。精馏塔本身又分为板式塔和填料塔，本产品为实验型玻璃精馏塔。可进行间歇精馏操作，回流比可任意调节，也可以进行全回流操作。
二、设备结构
本设备由精馏塔、冷凝器、精馏釜、加热系统、回流系统、产品料液接收瓶及测量仪表框架等组成。
1、精馏塔节：塔节直径有φ20~φ80可选；形式有真空镀水银式、单层外保温式、双层或三层电伴热式、电镀膜加热式。

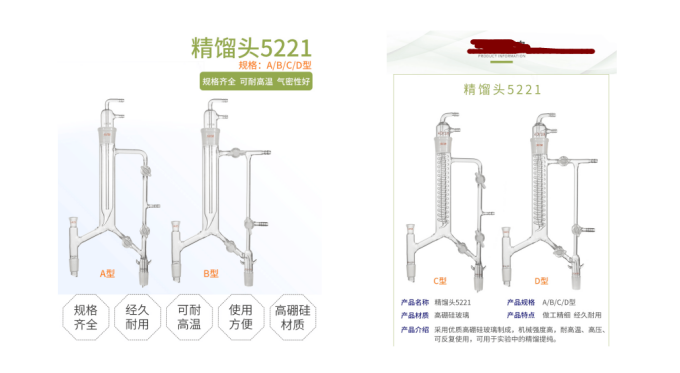

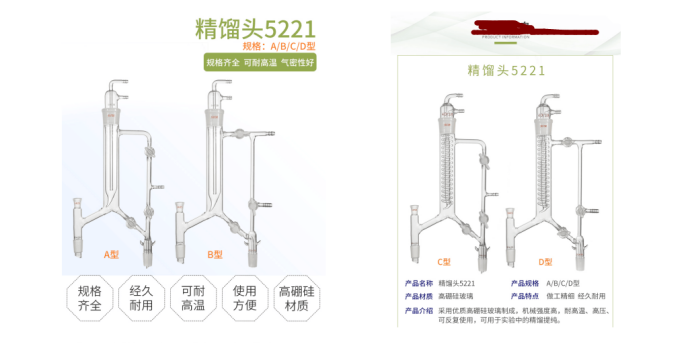

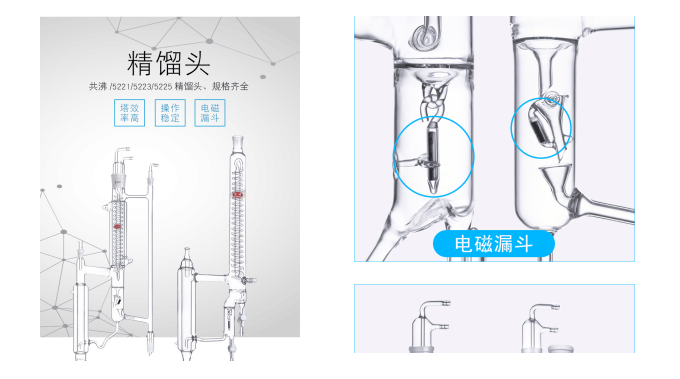

2、精馏头分手动调节和电磁铁吸合摆阵针式两种。回流比控制器采用电磁铁吸合摆阵针方式。
3、塔釜∶ 釜体均为高硼硅玻璃材质制作；塔釜规格有500ml-50000ml可选。
4、冷凝器 ∶ 精馏塔冷凝器采用高硼硅玻璃制作，冷凝管采用双重两回路；增大冷凝效果。冷凝器下部与精馏塔体直接相连，以减少热损失。冷凝液通过回流比调节后按实验要求分别后返回到精馏塔顶板或产品收集瓶。
5、加热系统∶精馏塔再沸器直接置于精馏塔下部，采用不锈钢制作， 内置电热管加热。总加热功率为 1.5~10KW，承担精馏塔的温度控制调节，以确保控温精度。
6、控制屏∶ 本装置的釜液加热温度的给定和调节、塔节保温温度的调节、塔顶温度的显示、回流比的调节、控制屏的后门可以打开，以便维修用。
7、框架：本实验装置采用铝型材框架结构，轻便、美观大方。底部有脚轮便于移动。
